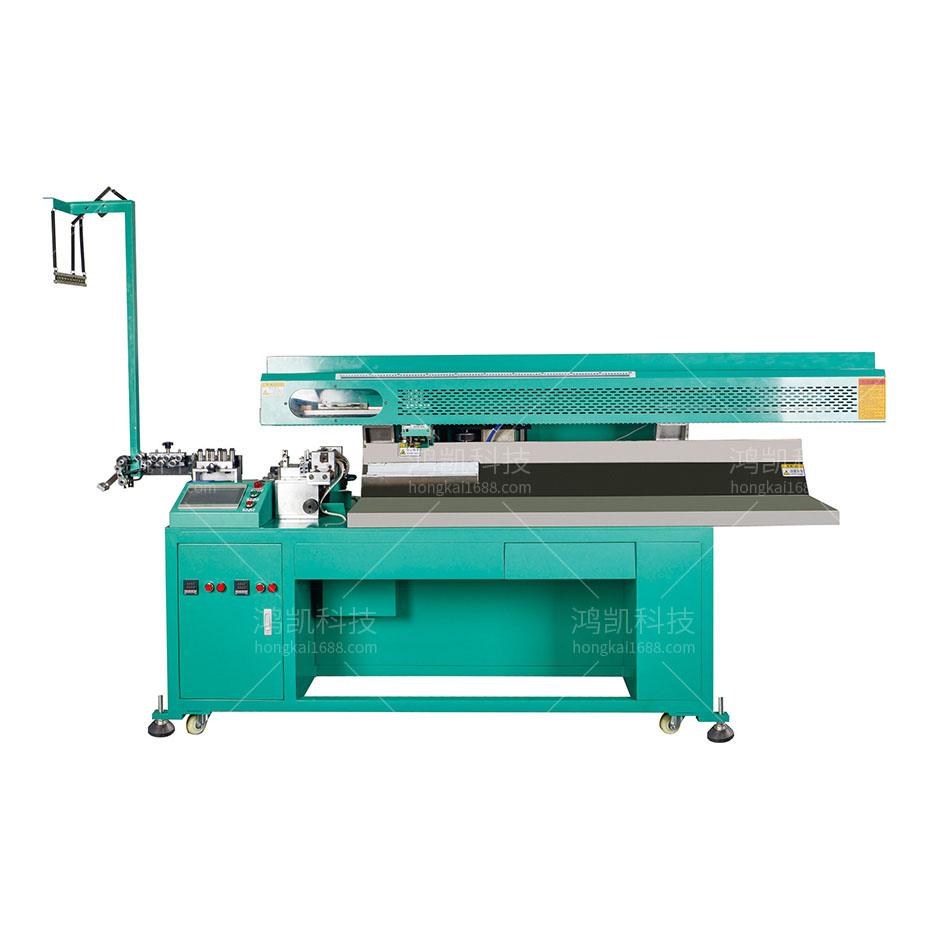

全自動電腦裁線剝皮機原理

全自動電腦裁線剝皮機主要部件

1、進線輪：輸送線材及剝出線頭。剝線機在剝短線時既剝線頭又剝線尾（線長小于50mm），在剝線機剝中剝的時候除剝線頭外，還具備剝開中間幾處的功能。

2、出線輪：為剝線機輸送線材及剝出線尾。（剝線機在剝短線時沒有作用，需使“出線輪抬起旋鈕”在“u”位置）

3、進線輪間隙調節旋鈕：調節剝線機的進線輪間隙，往上旋動間隙增大，往下旋動間隙減?。ǜ鶕?jù)線材的粗細來調整）。

4、剝線機進線輪壓力調節旋鈕：調節剝線機的進線輪壓力，拉出后順時針旋轉，進線輪壓力增大，拉出后逆時針旋轉，進線輪壓力減小。（根據線材的線皮強度來確定，即剝線皮的難易，難則壓力增大，易則壓力減?。?/p>

5、進線輪抬起旋鈕：剝線機穿線時抬起進線輪，順時針轉動旋鈕為抬起進線輪，以便能夠順利穿過線材；工作時放下進線輪逆時針轉動旋鈕為放下進線輪，壓住線材。

6、出線輪間隙調節旋鈕：為剝線機調節出線輪間隙，往上旋動間隙增大，往下旋動間隙減?。ǜ鶕?jù)線材的粗細來調整）。

7、出線輪壓力調節旋鈕：為剝線機調節出線輪壓力，拉出后逆時針旋轉，出線輪壓力增大，拉出后順時針旋轉，進線輪壓力減小。（根據線材的線皮強度來確定，即剝線機剝線皮的難易，難則壓力增加，易則壓力減?。?/p>

8、出線輪抬起旋鈕：取出線材時抬起出線輪，逆時針轉動旋鈕為抬起出線輪，以便能夠順利取出線材；工作時放下出線輪，順時針轉動旋鈕為放下出線輪。（當用短剝程序時，應使出線輪抬起）

9、刀架總成：在剝線機中負責線材的切斷，剝頭和剝尾，停機狀態下，上、下兩刀片需打開到最大，以便線材順利通過刀具。

全自動電腦裁線剝皮機功能特點

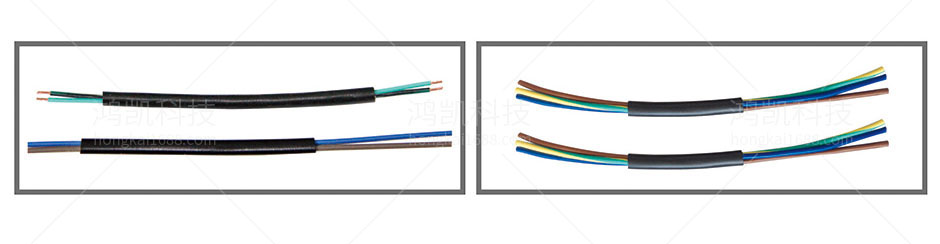

本機用于排線、電子線、RGB、1394、電源線加工
伺服電機控制裁線剝皮工作，加工精度更高
速度分為9段，完美應對不同規格的線束裁剝
出現故障自動停機，并顯示故障位置，便于排除

全自動電腦裁線剝皮機技術參數

裁線長度：42mm-99999mm
剝皮長度：3mm-30mm
適用線材：AWG28#-10#、排線
操作方式：?jiǎn)涡谐?連續動作
刀片：高速鋼、鎢鋼
電源：220V50/60Hz
生產率：2400-32000pcs/h
重量：400kg
尺寸：1700*750*150mm
