自動送線機背景技術：

隨著電子科技的不斷發展，集成式電路技術的不斷完善，排線越來越多的被應用于各行各業。在排線制作時需要對排線內的線束進行傳輸，當上游的線束傳送不及時時，容易發生線束拉扯過緊，可能會引起線束斷裂，當上游的傳輸過慢時，線束容易彎曲，加工成型后的排線內部導線容易接觸，引起導線質量問題。這兩種現象都嚴重影響著生產的排線的質量。

自動送線機技術特征：

一種自動送線機，其特征在于：包括控制箱、支架、底座、傳感器一、傳感器二和傳感器三，所述控制箱與所述底座連接，所述支架與所述底座連接，所述傳感器一、傳感器二和所述傳感器三分別位于所述支架底端，且與所述底座連接，所述控制箱包括控制器一、控制器二、控制器三、電源開關一、電源開關二、電源開關三、旋轉輪一、旋轉輪二、旋轉輪三和機箱，所述控制器一、控制器二、控制器三、電源開關一、電源開關二、電源開關三、旋轉輪一、旋轉輪二、旋轉輪三分別與所述機箱連接。

自動送線機功能特點

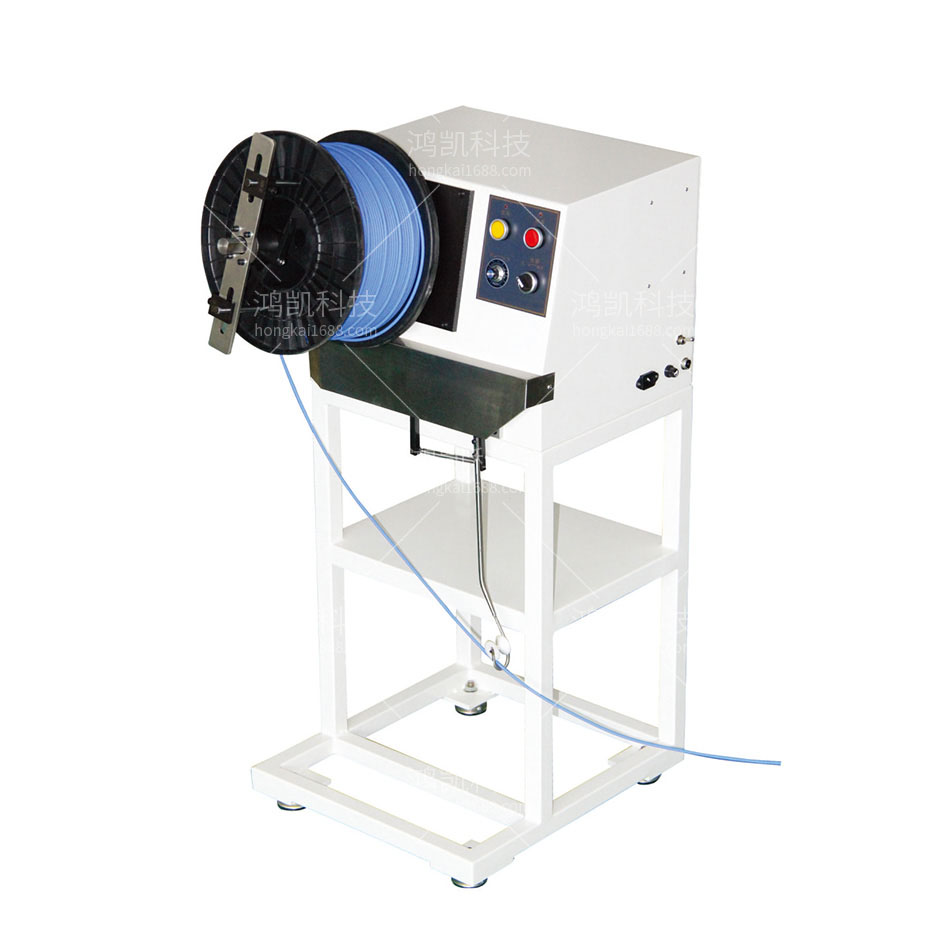

HK-910自動送線機用于各種電纜的持續無張力的送線，根據一個由擺臂激活的電子控制的系統，送線率自動調節至任何機器的實際要求（如切剝機器），其擺臂保證了無壓力和張力的送線，獨立的送線系統容易整合進任意一個加工產線中去。操作簡單，使用方便。

自動送線機技術總結

本實用新型涉及一種自動送線機，包括控制箱、支架、底座、傳感器一、傳感器二和傳感器三，所述控制箱與所述底座連接，所述支架與所述底座連接，所述傳感器一、傳感器二和所述傳感器三分別位于所述支架底端，且與所述底座連接，所述控制箱包括控制器一、控制器二、控制器三、電源開關一、電源開關二、電源開關三、旋轉輪一、旋轉輪二、旋轉輪三和機箱，所述控制器一、控制器二、控制器三、電源開關一、電源開關二、電源開關三、旋轉輪一、旋轉輪二、旋轉輪三分別與所述機箱連接。該實用新型的一種自動送線機根據導線自身的松緊情況，來自動控制導線的松緊情況，避免了工作時線束過緊或者過松，引起線束傳送不穩定，影響排線的質量。

自動送線機技術參數

最大功率：220W
送線方式：線軸送線
卷軸直徑：300-500mm
電纜卷軸寬度：250mm
電纜卷軸重量：40kG
尺寸：460x630x980mm
重量：51kg
電源：AC220V，5060Hz
