剖面分析儀介紹

剖面分析儀用途

剖面分析儀一體型端子切割和研磨臺：通過專用的線束夾具將端子夾好以后，切割盤與研磨盤獨立控制（采用雙電機），X軸與Z軸傳動使用目前市場最高標準日本米思米滾珠絲桿及米思米超高精度滑軌傳動，X軸與Y軸控制使用日本松下伺服馬達控制，充分超越了手動旋轉手輪控制行程?？梢詾榭蛻魷?zhǔn)確的打磨端子的高度控制。端子切割和研磨拋光所需要的時間為1～2分鐘。超過AWG38極細線也能鮮明地顯示出。用最新開發的斷面評價專用軟件，可測定端子高度、寬度、高寬比率、端子壓接面積、線束壓接面積、壓縮比率、毛刺高、寬，毛刺率壓接翼之間距離、與底部之間距離、孔隙率等項目，現在市場最高標準、完全超越汽車、家電、鐵路軌道列車、IT等行業標準。能瞬時導出報告并自動判斷所有項目是否合格。在最大倍率下的測量精度為2~3µm。

剖面分析儀特點說明

本檢測系統采用原裝進口技術，所有硬件均為進口

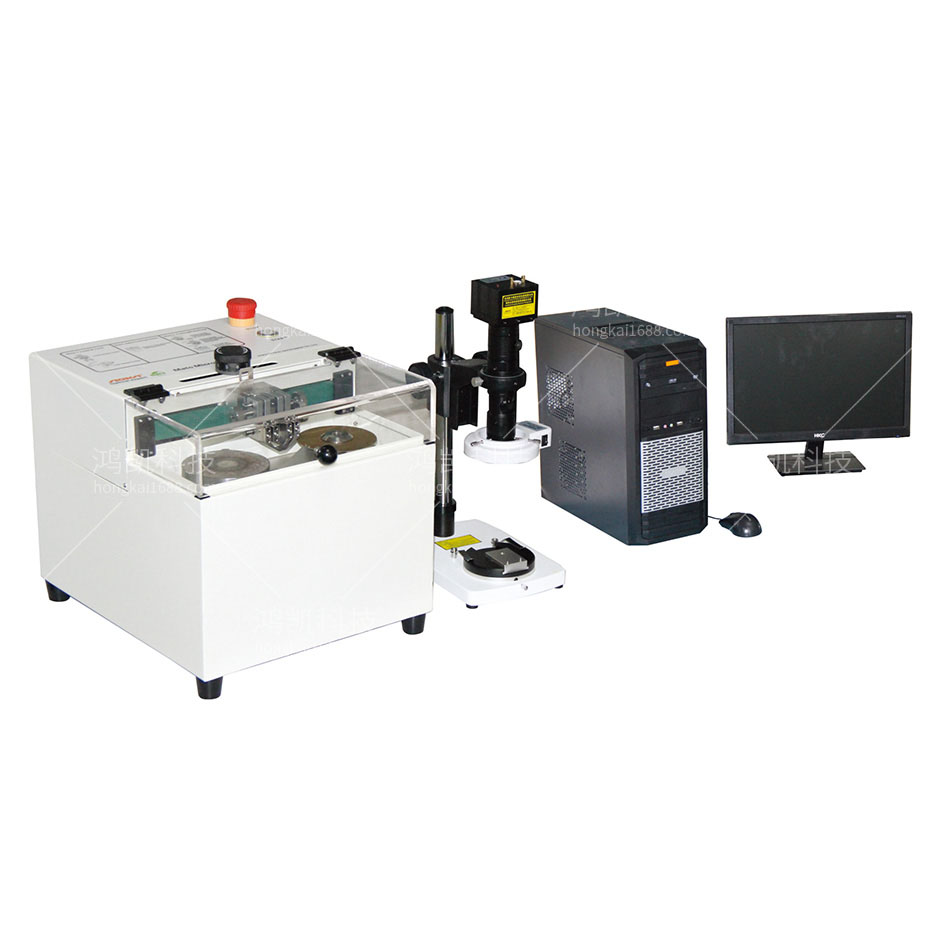

全自動分析工作室

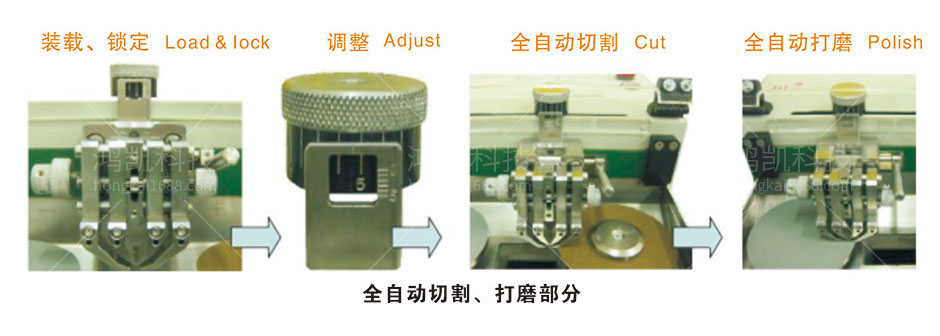

Matomicro3是一個方便用戶使用的截面檢驗工作室，全自動的切割和打磨模塊一體化，縮短了操作時間來滿足日益增長的質量要求，獨立的電解腐蝕模塊和標準的顯微鏡及圖片攝取模塊使成像效果更清晰，操作更舒適。最新的X5-Scan軟件，集成了最新線束標準，測量向?qū)Чδ芸稍谧疃虝r(shí)間內生成報告。
全自動圖像掃描無需人工取點，自動分析多種標準及多種報告模式VW603302013，Renault36-05-019/--G，PSA9634115099SAE/USCAR-21

剖面分析儀技術參數

檢測范圍：0.05-35mm²
放大倍數：20-400X
切割速度：1.6mm/sec
切割輪尺寸：100*0.5mm
打磨速度：6.5mm/sec
電解時間：5-30sec
電源：230V/110V
重量：50kg
