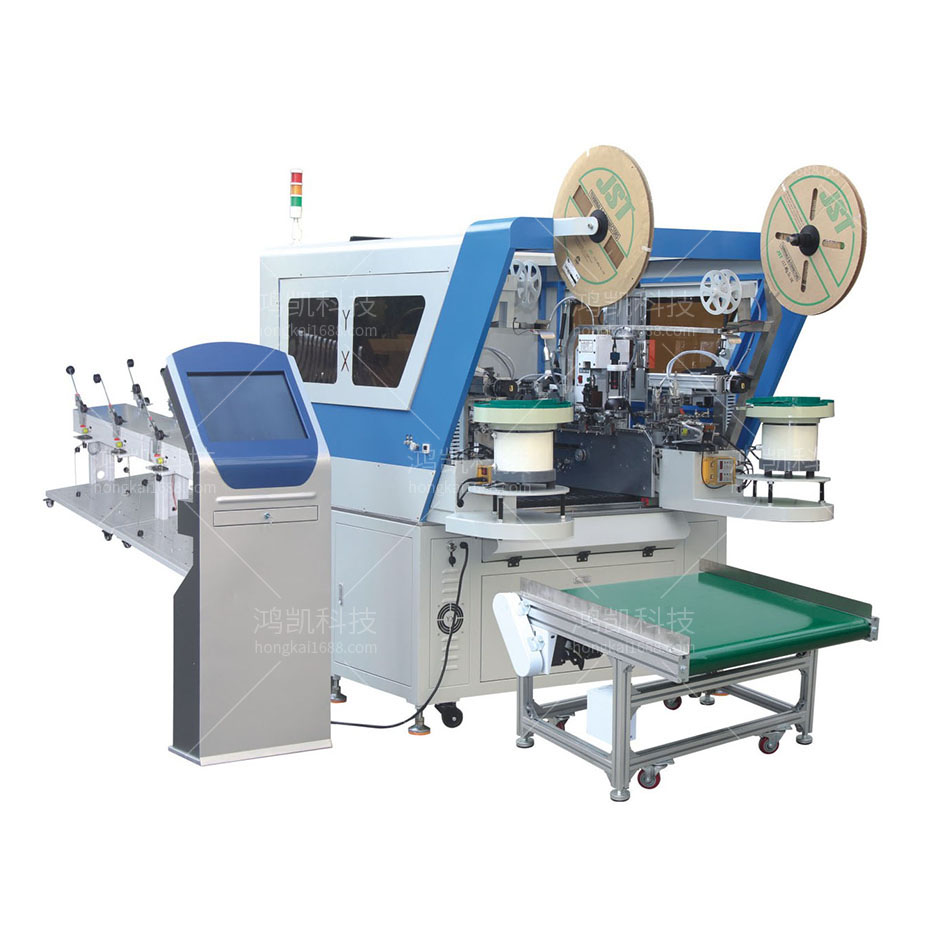

全自動插膠殼機(雙打雙穿型)

設備功能
此設備可實現線材一端自動切線，剝皮，端子壓著，穿膠殼，另一端自動切線、剝皮、端子壓著，穿膠殼等功能的全自動雙端插膠殼機。
注:可以根據貴司產品工藝特點，提供個性化線束加工解決方案，非標定制設備。
1獨立式雙刀座，方便快速調節剝口深度;
2、多功能自由搭配;
3集成化操作(壓接管理、視覺、參數)一體化;
4、自帶手持示教器，方便調試:
5插入采用3軸分體式作業，有效提高插入效率;
導向式插入方式，有效提高插入精度及保護端子功能區;
6、翻轉式不良品隔離方式，生產不良100%隔離;
7兩端分開獨立式調節，方便設備調試。

在線咨詢

聯系電話：133 7777 0857

產品詳情

全自動插膠殼機(雙打雙穿型)介紹：

型號：全自動插膠殼機(雙打雙穿型)
電源：AC 220V
最大功率：約4.8KW
氣壓： 0.4-0.6MPa
機器重量：800KG
外型尺寸：2400Lx1500Wx1850H(不含送線機及振動盤部分)
功能： A端:剝皮、剝皮，壓接、插入:B端:剝皮，剝皮、壓接、插入。

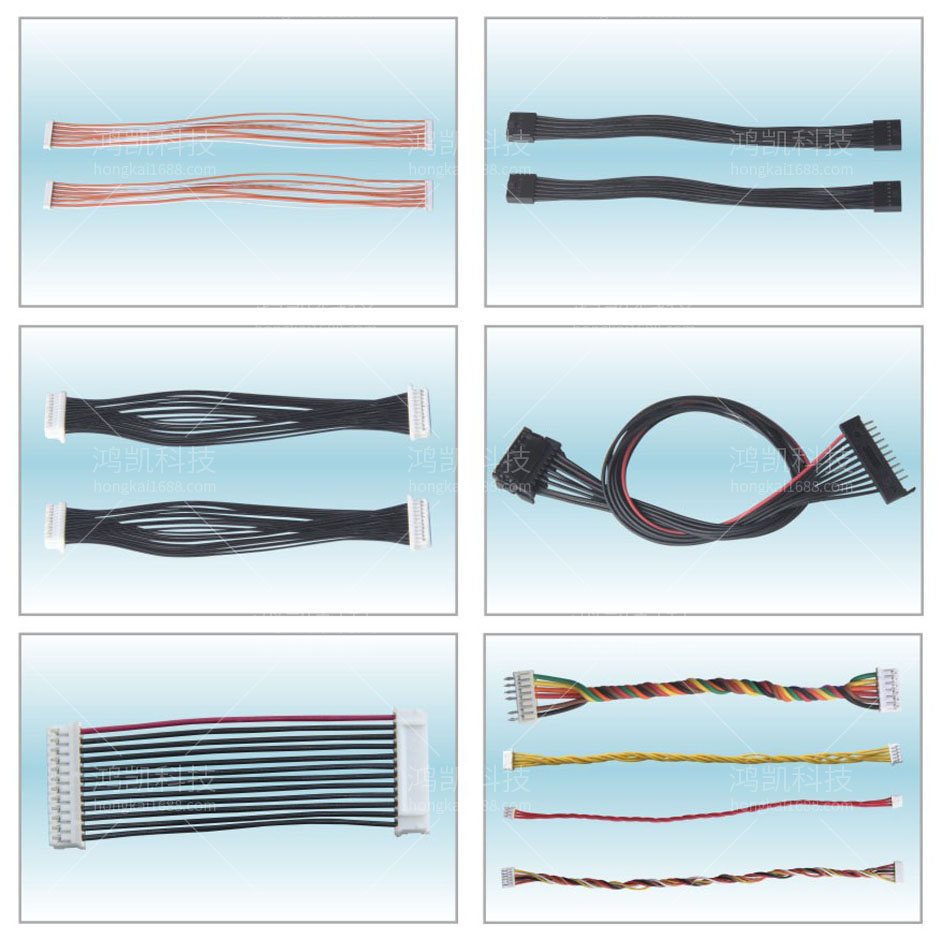

加工范圍：AWG20-AWG30
加工長度：950>L>80mm(特殊需求請聯系當值業務)
裁線精度：0.5mm+裁線長度*0.2%
剝皮長度：A端:0.1-6.0mm B端:0.1-10.0mm
壓著能力：1.5KN可根據客戶要求訂做
做最大插PIN數：?jiǎn)闻?0孔，最大3排
最大插PIN色數：8色(更多顏色須定制)
膠殼尺寸： MAX:40x25x25，MIN:5x6x3
最高運轉速度：5600孔/H(具體產能根據材料及要求不同時有浮動降低)
基本檢測功能：電線有無、電線打結、端子有無，剝皮異常(注適用于長度大干20MM時)、端子壓力監測、插拔力檢測、膠座有無，不良率設定
標配組件：送線機
選配：端子壓力監控(雙端檢測)、四鏡頭CCD視覺檢測。

不良率設定說明：
1、報警停機:電線有無，電線打結，端子有無，膠座有無，不良率設定超標
2、報警挑選繼續生產:剝皮異常，端子壓力異常，插拔力異常，不良率設定未超標。
