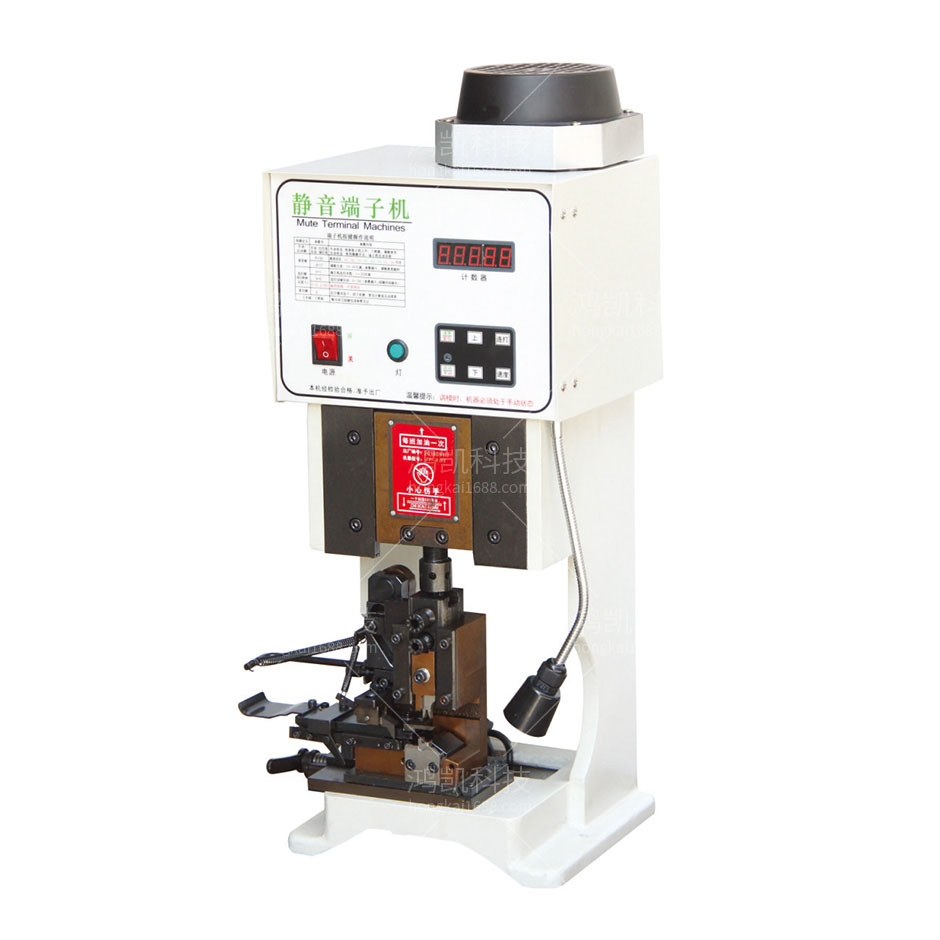

超靜音端子機介紹

超靜音端子機背景技術：

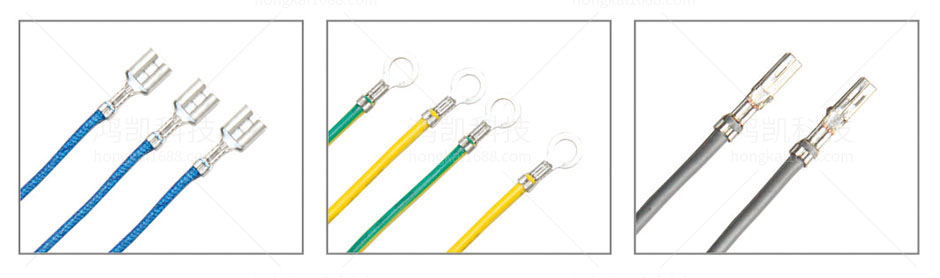

超靜音端子機是采用現代變頻器控制技術，是針對國內外常見的端子壓模而研制，適用于各種端子與導線的壓接.數字化控制、安全保護系統，使得端子機超靜音運轉，沒有噪音，工人工作也更專心，大大提高了工作效率。超靜音端子機電線末端加工的首選設備。

超靜音端子機，它包括基座，基座的上端中部設置有基板，基板的上部左側兩側邊分別設置有第一立板和第二立板，第一立板的上端與第二立板的上端之間設置有箱體，箱體的右上部設置有驅動油缸，箱體的內部設置有控制電路板，箱體的左后部設置有散熱風扇，所述箱體的前端面的左下部設置有電源開關和指示燈，所述箱體的前端面右上部設置有計數器。

這種超靜音端子機雖然無噪音污染，打端子時候聲音很小，但打端子時容易沒有對準需要打的部位，造成端子的損壞，亟待解決。

超靜音端子機內容

本實用新型的目的是提供一種超靜音端子機，具有能夠確定打端子部位的效果。

本實用新型的上述技術目的是通過以下技術方案得以實現的：一種超靜音端子機，包括基座，所述基座兩側均豎直固定連接有支撐板，所述支撐板上設置有控制箱，所述控制箱上設置有電源開關、指示燈、LED顯示屏和按鍵區域，所述控制箱上表面設置有驅動油缸，所述驅動油缸穿設過控制箱的活塞桿固定連接有壓制組件，所述基座與壓制組件相對處設置有放置組件；

所述放置組件包括放置座，所述放置座上開設有定位槽，所述定位槽內設置有匚形的墊片，所述墊片的開口朝上。

通過采用上述技術方案，打開電源開關，將端子放在放置座的定位槽中，并且通過端子凸起處抵觸匚形的墊片的側面，端子不容易滑移并且固定在定位槽的指定處，按下按鍵區域的按鍵，驅動油缸的活塞桿向下伸出，通過活塞桿上的壓制組件對端子進行壓制，達到減少端子在壓制過程中的滑移，并且能夠確定打端子部位的目的。

超靜音端子機功能特點

本機傳動機構單，壓接性能穩定，可點動操作
結構輕巧，噪低，效率高，操作方便
配有高精度接近開關，減速器，送料準，效率高
壓接速度、力度、次數可調，并配備電子計數

超靜音端子機技術參數

壓接能力：1T/1.5T/2T/4T/8T
行程：30mm（可定40mm）
電源：220V50/60Hz
